Auditorio en el parque Arias Navarro

0

Detalle del proyecto

Resumen

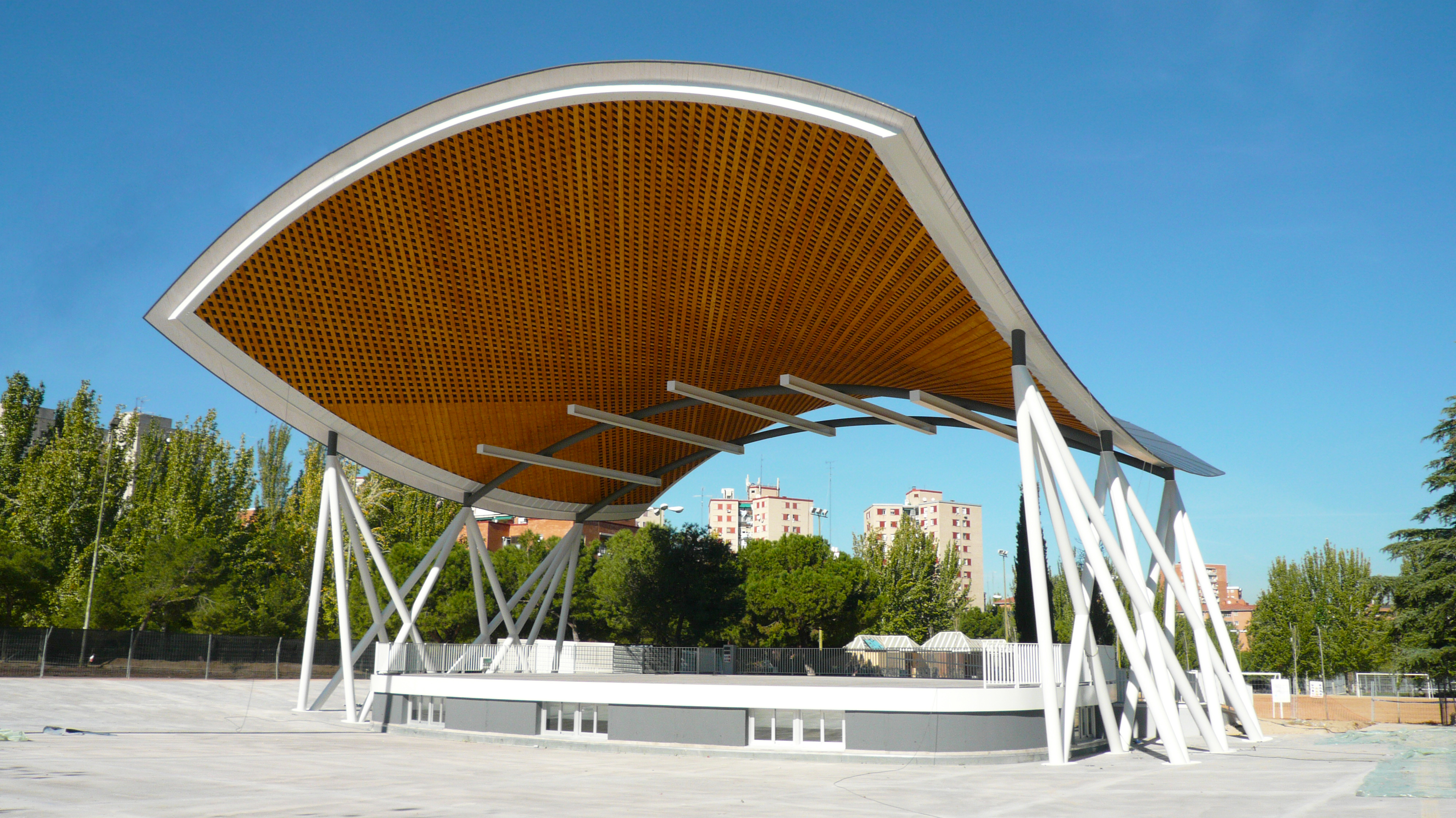

Ejecución de la estructura de cubierta del Auditorio en el parque Arias Navarro en Madrid. Para lograr la gran longitud de las tablas estructurales, se realizó un empalme por unión dentada en fábrica. La estructura de madera maciza es de calidad C-30; los herrajes, bulones y tirafondos, las barras, bielas, horquillas y pasadores están fabricados en acero S355J0 según UNE 36-080. Los pernos son de acero A8t según NBE EA-95. El proceso constructivo tiene en esta estructura una importancia muy grande ya que las tablas no tienen rigidez alguna al ser colocadas. Es al ir superponiendo capas y fijándolas entre sí cuando el conjunto va ganando solidez hasta llegar a trabajar como una cáscara. En este caso se utilizó un apeo estructural, consistente en una serie de pies derechos y vigas, que requirieron un arriostramiento lateral. La cubierta no entra en carga hasta que se retiran los apeos. Sobre una primera familia de tablas se van superponiendo el resto de las roscas de madera fijándolas con tirafondos y adhesivos hasta formar la cáscara completa. Al retirar los apeos, la cubierta solamente flechó 1 cm en su parte central.

Estilo

Contemporáneo

Ubicación

Madrid

Estado

Ejecución de estructura, 2010

Presupuesto

de 40.000 a 60.000 €

Superficie

250-500 m²

Duración

de 3 a 6 meses
